Конвейер для сортировки

Сортировочные конвейеры для автоматического разделения и направления продукции на производстве и упаковке.

Решение для технологической линии

Конвейер для сортировки

Сортировочные конвейеры автоматически разделяют продукцию по заданным признакам и направляют её в нужное место или последовательность.

Оборудование ускоряет производство и упаковку, уменьшает трудозатраты и помогает автоматизировать технологические процессы.

по ТЗиндивидуальная конструкция

7 трассварианты компоновки

400–2000 ммширина ленты в таблице

12 месяцевгарантия

Применение и подбор

Особенности применения и выбор конвейера

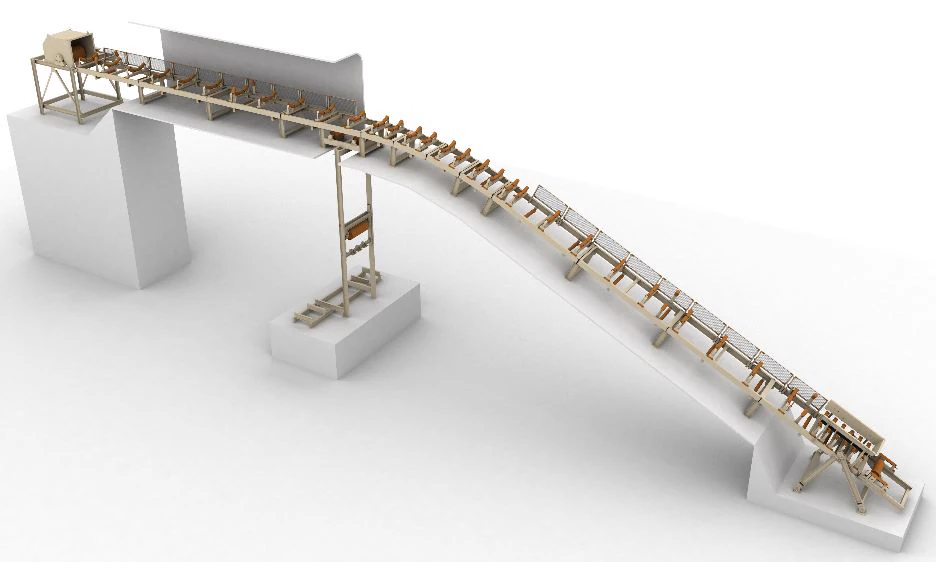

Цены на конвейеры для сортировки

Оборудование изготавливается по индивидуальным параметрам. Стоимость определяется конфигурацией трассы, производительностью, материалами, системой управления и дополнительным оснащением.

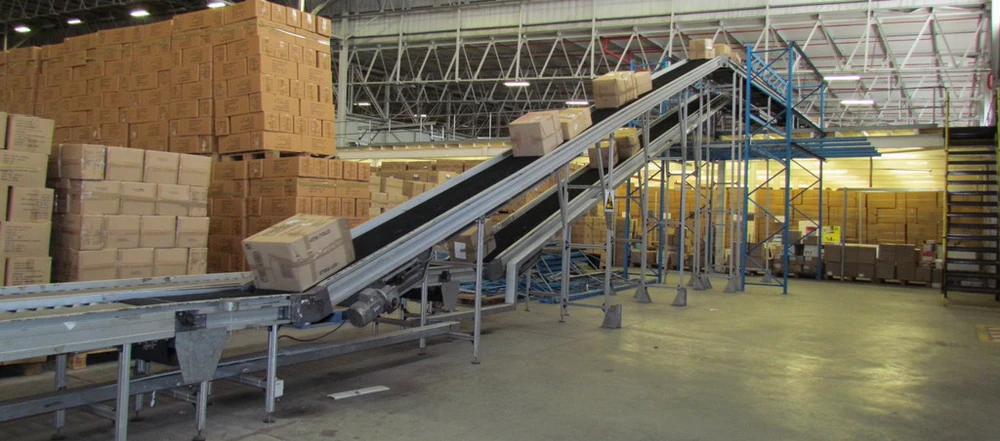

Виды конвейеров для сортировки

Тип трассы и несущей поверхности подбирается по характеристикам груза, технологической операции и условиям эксплуатации.

Основные типы сортировочных конвейеров

Ленточные конвейеры
Транспортёры с модульной лентой
Рольганги — роликовые конвейеры

Устройство и материалы

Ленточная конструкция включает приводной и натяжной барабаны, мотор-редуктор, узел натяжения, ленту, опорные ролики или листовой стол и сварную раму.

Возможны исполнения из нержавеющей стали с ПВХ- или пищевой лентой. Для горячих грузов и печей применяется металлическое сетчатое полотно.

По типу трассы

Горизонтальные ленточные конвейеры
Наклонные ленточные конвейеры
Крутонаклонные ленточные конвейеры
С изменяющимся углом наклона
Z-образные ленточные конвейеры
L-образные ленточные конвейеры
V-образные ленточные конвейеры

По типу несущей поверхности

С прямой гладкой поверхностью ленты
Желобчатые ленточные конвейеры и транспортеры
С перегородками (поперечинами) на ленте
С гофробортом (бортиками) на ленте
С модульной лентой

Устройство винтовое натяжное

Винтовой натяжной узел регулирует натяжение ленты и поддерживает её стабильное движение.

Конвейер ленточный В-800

Ленточный конвейер с рабочей шириной 800 мм изготавливается под требуемую трассу, нагрузку и производительность.

Конвейер ленточный для штучных грузов

Исполнение для перемещения штучной продукции между операциями производственной линии.

Конвейер ленточный пищевой

Пищевое исполнение комплектуется материалами и лентой, подходящими для условий производства.

Примечание к расчётной таблице

Угол естественного откоса груза в покое — 35–40°.

Согласование и производство

Согласование чертежей и характеристик — ключевой этап, на котором определяется решение задачи заказчика.

Предприятие еженедельно обновляет график производства работ, чтобы выдерживать заданные сроки изготовления оборудования.

Специалисты готовы проконсультировать и предложить оптимальные варианты решения задачи.

Расчёт производительности

Максимально допустимая объёмная производительность транспортера для сортировки, V₀ (м³/ч), при скорости ленты v (м/с)

Ширина ленты B, мм	Угол наклона конвейера, градус	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°	Роликоопоры 0°	Роликоопоры 30°
400	0–10 / 11–15 / 16–18	16 / 14 / 13	36 / 33 / 31	20 / 18 / 17	45 / 42 / 39	25 / 22 / 21	56 / 52 / 49	32 / 29 / 24	72 / 67 / 62	40 / 36 / 34	90 / 84 / 78	50 / 45 / 42	112 / 105 / 97	63 / 56 / 54	142 / 132 / 123
500	0–10 / 11–15 / 16–18	30 / 28 / 26	68 / 65 / 61	37 / 35 / 32	86 / 80 / 75	46 / 44 / 40	110 / 100 / 95	59 / 56 / 51	140 / 130 / 120	73 / 70 / 65	175 / 160 / 150	92 / 87 / 80	220 / 200 / 190	120 / 110 / 105	270 / 260 / 240
650	0–10 / 11–15 / 16–18	50 / 48 / 44	115 / 110 / 105	62 / 60 / 55	145 / 140 / 130	77 / 75 / 70	180 / 175 / 165	100 / 96 / 88	230 / 220 / 205	125 / 120 / 110	290 / 280 / 255	160 / 150 / 140	360 / 345 / 320	200 / 190 / 175	455 / 435 / 410
800	0–10 / 11–15 / 16–18	76 / 72 / 70	175 / 165 / 160	95 / 90 / 85	220 / 210 / 195	120 / 115 / 110	275 / 260 / 245	155 / 145 / 140	350 / 330 / 315	190 / 180 / 170	440 / 420 / 390	240 / 225 / 215	545 / 520 / 490	300 / 285 / 270	690 / 650 / 615
1000	0–10 / 11–15 / 16–18	120 / 115 / 105	270 / 260 / 245	150 / 140 / 130	340 / 325 / 300	185 / 175 / 165	425 / 405 / 380	235 / 225 / 210	545 / 515 / 480	300 / 280 / 260	680 / 650 / 600	370 / 350 / 325	850 / 805 / 750	465 / 440 / 410	1070 / 1015 / 945
1200	0–10 / 11–15 / 16–18	170 / 160 / 150	395 / 370 / 345	215 / 200 / 190	490 / 460 / 430	265 / 250 / 235	610 / 580 / 540	340 / 320 / 300	785 / 740 / 690	425 / 400 / 380	980 / 920 / 860	530 / 500 / 470	1220 / 1150 / 1075	670 / 630 / 590	1540 / 1450 / 1350
1400	0–10 / 11–15 / 16–18	235 / 220 / 205	535 / 510 / 470	290 / 275 / 255	665 / 635 / 590	365 / 345 / 320	835 / 790 / 735	465 / 440 / 410	1070 / 1010 / 940	580 / 550 / 510	1340 / 1270 / 1180	725 / 685 / 650	1670 / 1580 / 1460	915 / 865 / 805	2100 / 1980 / 1845
1600	0–10 / 11–15 / 16–18	305 / 290 / 270	695 / 665 / 615	380 / 360 / 335	870 / 830 / 765	470 / 450 / 415	1090 / 1040 / 960	605 / 580 / 530	1390 / 1325 / 1225	760 / 720 / 665	1740 / 1660 / 1530	940 / 900 / 830	2107 / 2070 / 1910	1190 / 1135 / 1050	2735 / 2610 / 2410
2000	0–10 / 11–15 / 16–18	475 / 445 / 420	1085 / 1030 / 960	590 / 560 / 520	1360 / 1290 / 1200	740 / 700 / 650	1700 / 1610 / 1500	945 / 900 / 835	2170 / 2060 / 1915	1180 / 1120 / 1040	2720 / 2580 / 2400	1475 / 1400 / 1300	3390 / 3220 / 2990	1860 / 1765 / 1640	4275 / 4060 / 3770
