Ролики для ленточных конвейеров
Производство гладких, дефлекторных и амортизирующих конвейерных роликов стандартных и нестандартных размеров.
Производство АБАТЭК

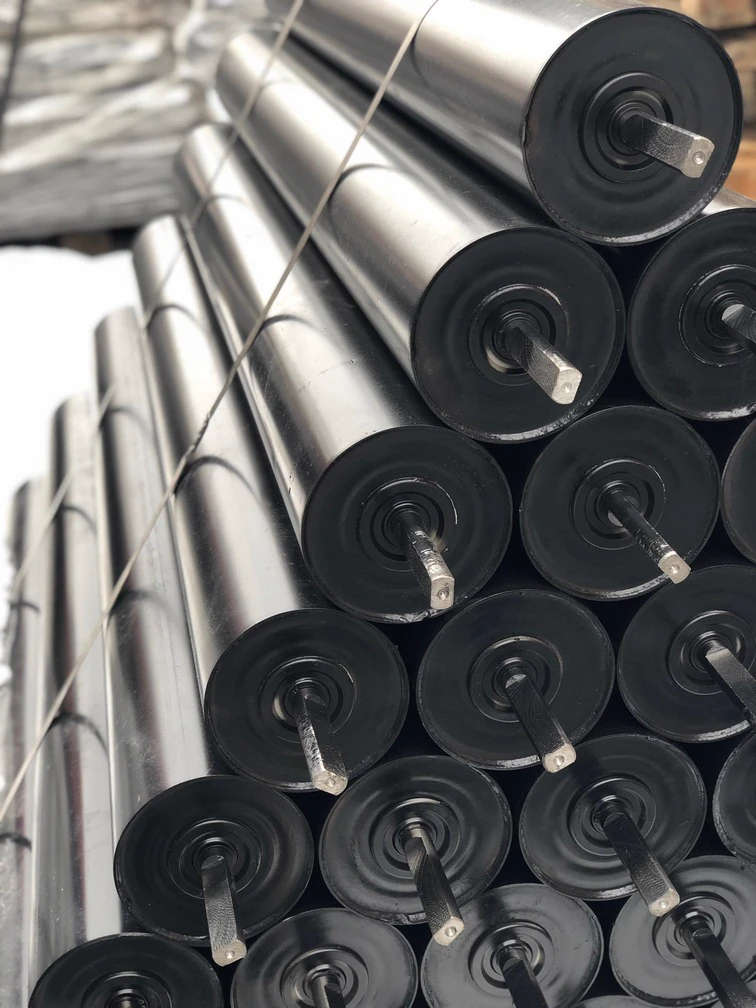

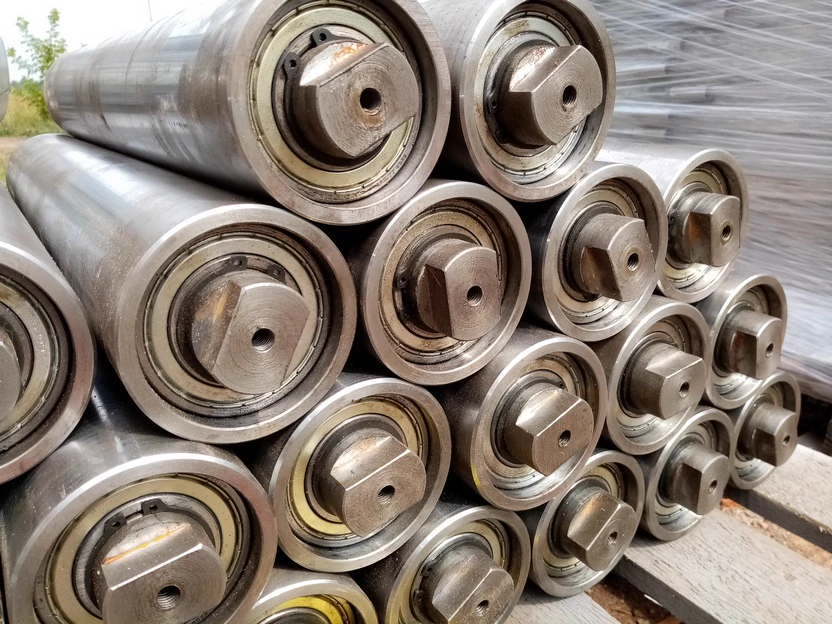

Ролики для ленточных конвейеров
Изготавливаем ролики для ленточных конвейеров и транспортеров на оборудовании с ЧПУ. Точная обработка деталей повышает рабочий ресурс изделия.
Корпусы подшипников выполняются из высокопрочных композитных материалов или листового металла глубокой вытяжки с учётом рабочих нагрузок.
Собственное производствоИнженерный разбор
Ключевые сведения для выбора оборудования под вашу производственную задачуКонструкция, применение и подбор
01Практика и технология

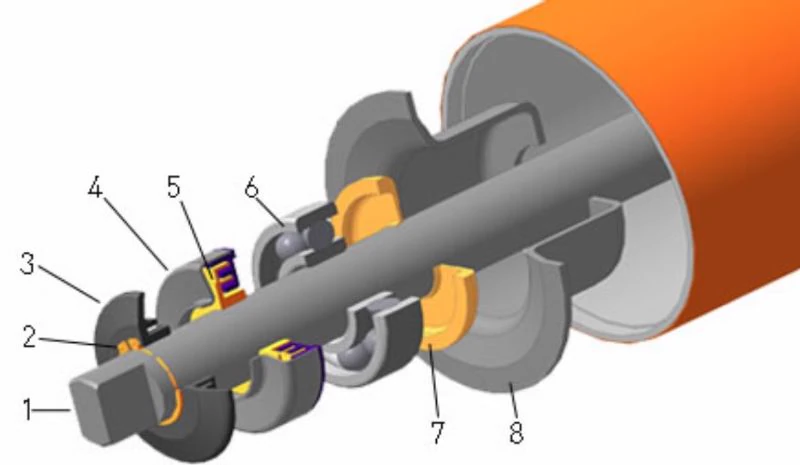

Конструкция стандартного ролика
Ролик состоит из металлического цилиндрического корпуса, двух подшипников с крышками, уплотнениями и стопорными кольцами, а также стальной оси с торцевыми ступицами.
Радиальные шариковые подшипники рассчитаны на большие нагрузки. Лабиринтное уплотнение из полипропилена защищает внутреннюю часть от пыли и грязи и сохраняет характеристики при температуре от −35 до +50 °C.
02Практика и технология
Материалы и монтаж подшипниковых корпусов
В зависимости от условий эксплуатации комплектующие изготавливаются из нержавеющей стали, горячекатаного металлопроката или полимерных материалов.
Корпусы подшипников закрепляются в обечайке вальцованным или сварным соединением; на малых диаметрах применяется фиксация стопорными кольцами. Подшипники закрываются лабиринтными уплотнениями, по требованию возможна комплектация изделиями зарубежных производителей.
Производственное оборудование позволяет выпускать ролики нестандартных размеров по эскизам и чертежам заказчика.
03Практика и технология
Как выбрать конвейерный ролик
При выборе учитывают массу и абразивные свойства груза, нагрузку на ленту, запылённость и другие условия эксплуатации.
Модельный ряд
Ролики для ленточных конвейеров
01Гладкие конвейерные ролики
Универсальные ролики для перемещения сыпучих грузов. Пыле- и влагозащищённый корпус обладает хорошими динамическими свойствами.
- Диаметр ролика: 63–194 мм
- Диаметр вала: 20–40 мм
- Длина ролика: 160–2500 мм
- Подшипники: 203, 204, 205, 207, 305, 307
02Дефлекторные ролики
Направляют конвейерную ленту по заданной траектории, препятствуют её поперечному смещению, интенсивному износу и повреждению кромок.
- Диаметр ролика: 63–194 мм
- Диаметр вала: 20–40 мм
- Длина ролика: до 250 мм
- Подшипники: 204, 605, 305, 206, 306, 406

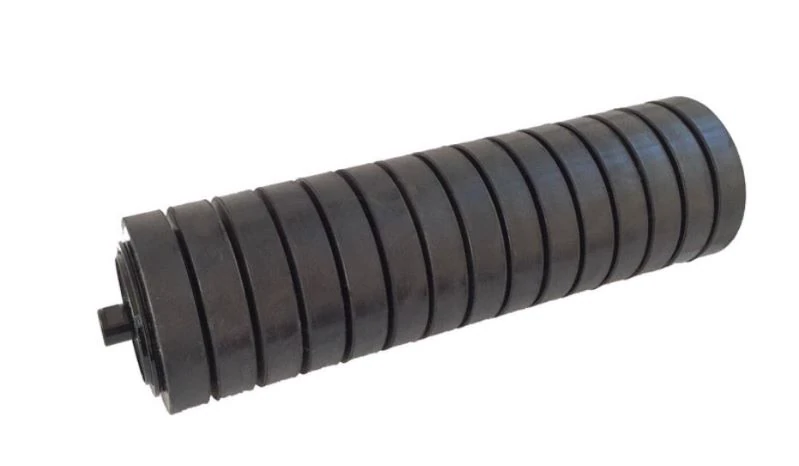

03Амортизирующие ролики
Устанавливаются в местах пересыпки материала. Амортизирующие кольца смягчают вибрацию и увеличивают срок службы подвижных узлов конвейера.
- Диаметр вала: 20–40 мм
- Длина ролика: 160–2500 мм
- Подшипники: 203, 204, 205, 207, 305, 307
Производственный цикл АБАТЭК
От задачи до готового оборудования
Каждый этап фиксируем до запуска следующего: от исходных данных и чертежей до контроля готового оборудования и доставки.
- 01
Обсуждение задачи. Получаем техническое задание и уточняем параметры материала и трассы.
- 02
Технико-коммерческое предложение. Рассчитываем характеристики, комплектацию, стоимость и сроки.
- 03
Договор поставки. Фиксируем условия изготовления, оплаты и доставки.
- 04
Согласование чертежей. Предоставляем общий вид оборудования и вносим согласованные изменения.
- 05
Изготовление. Производим оборудование по утвержденной документации и контролируем качество.
- 06
Доставка. Организуем перевозку готового заказа до склада заказчика.
