Промышленное оборудование

Ковши для элеваторов и норий

Изготавливаем ленточные и цепные ковши для элеваторов, норий и экскаваторов по стандартным моделям и индивидуальным чертежам.

Производство АБАТЭК

Изготовление и продажа ковшей для элеваторов и зерновых норий

Проектируем и производим ковши с учётом свойств транспортируемого материала, способа загрузки и разгрузки, производительности и условий эксплуатации.

Каждый ковш проходит контроль качества. Выпускаем стандартные модели и индивидуальные конструкции из стали, нержавеющей стали и износостойких полимеров.

100–1000 ммширина ковша

50–165 ммвылет

65–615 ммвысота

0,1–148 лёмкость

Инженерный разбор

Ключевые сведения для выбора оборудования под вашу производственную задачу

Конструкция, применение и подбор

01Практика и технология

Обезвоживающие ковши

Специальные модели с отверстиями в стенках для транспортировки влажных материалов и отвода жидкости.

Перфорация по задаче
Для мокрого сырья
Износостойкие материалы

02Практика и технология

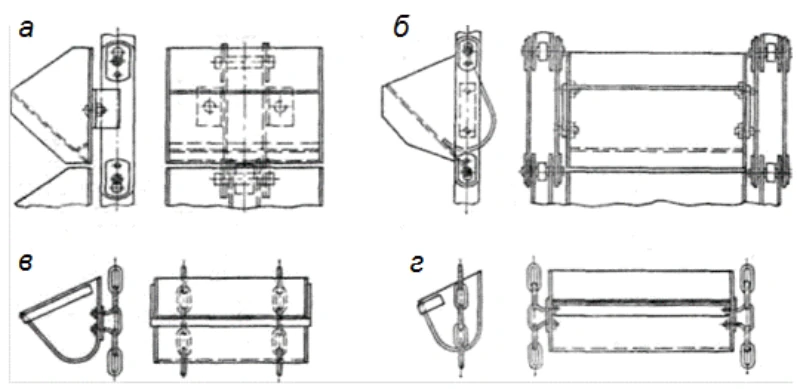

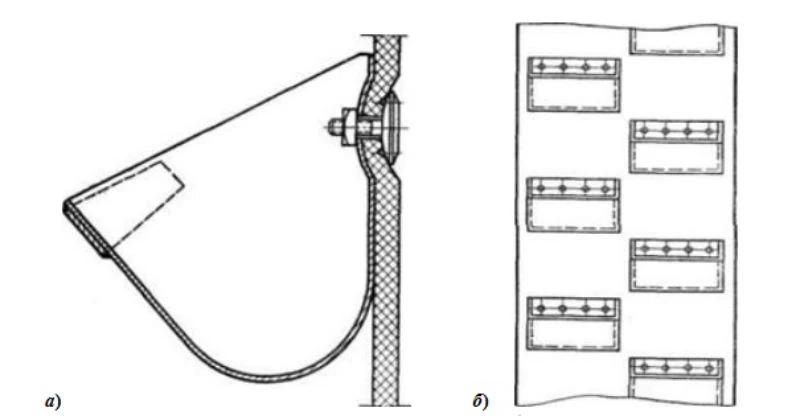

Крепление ковшей к ленте и цепи

Подбираем схему крепления под ширину ковша, тип элеватора и нагрузку на транспортировочную трассу.

Элеваторные болты с плоской головкой и шипами
Один ряд болтов для лёгких материалов
Два ряда в шахматном порядке для широких ковшей
Одна цепь до ширины 320 мм, две цепи от 320 мм

03Практика и технология

Преимущества цельнотянутых ковшей

Штампованные цельнотянутые ковши подходят для сыпучих и кусковых материалов и выдерживают интенсивные режимы эксплуатации.

Нет сварных швов и острых углов
Высокая производительность
Работа с горячими грузами до +600 °C
Чистая беспыльная разгрузка

04Практика и технология

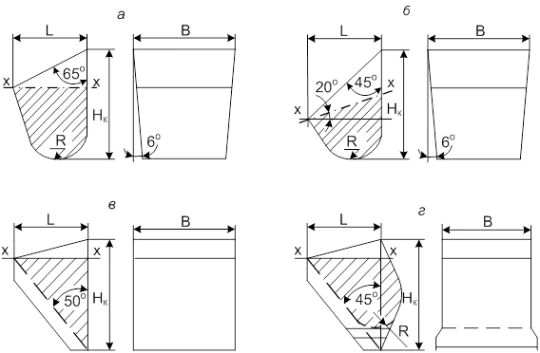

Изготовление по параметрам заказчика

Форма и размеры ковша зависят от материала, способа загрузки и разгрузки. Рассчитаем конструкцию по техническому заданию и чертежам.

Ширина B, вылет L и высота Hк
Радиус скругления днища R
Объём или ёмкость в литрах
Контроль качества на каждом этапе производства

Модельный ряд

Ковши под материал и режим работы

Глубокие ковши со скруглённым днищем

Модели с увеличенной глубиной и ёмкостью для сухих, легкосыпучих, зернистых и мелкокусковых грузов.

Зерно, песок и земля
Цилиндрическое днище для лучшего опорожнения
Сталь толщиной 1–6 мм, чугун, пластик или резина

Мелкие ковши со скруглённым днищем

Малая глубина способствует полному опорожнению при разгрузке и подходит для влажных и слёживающихся материалов.

Для плохосыпучих грузов
Сварное или штампованное исполнение
Передняя стенка с износостойкой накладкой

Ковши с остроугольным днищем

Используются на тихоходных цепных элеваторах для пылевидных, зернистых и кусковых материалов.

Сомкнутое расположение
Для цепных элеваторов
Конструкция под тяжёлые режимы

Ковши с бортовыми направляющими

Скруглённые и остроугольные модели с направляющими для стабильной траектории и точной разгрузки.

Тип «О» — остроугольное днище
Тип «С» — скруглённое днище
Расчёт под ленту или цепь

Производственный цикл АБАТЭК

От задачи до готового оборудования

Каждый этап фиксируем до запуска следующего: от исходных данных и чертежей до контроля готового оборудования и доставки.

01
Обсуждение задачи. Получаем техническое задание и уточняем параметры материала и трассы.
02
Технико-коммерческое предложение. Рассчитываем характеристики, комплектацию, стоимость и сроки.
03
Договор поставки. Фиксируем условия изготовления, оплаты и доставки.
04
Согласование чертежей. Предоставляем общий вид оборудования и вносим согласованные изменения.
05
Изготовление. Производим оборудование по утвержденной документации и контролируем качество.
06
Доставка. Организуем перевозку готового заказа до склада заказчика.
