Z-образный ленточный конвейер
Производство Z-образных ленточных конвейеров с двумя горизонтальными и одним наклонным участком по техническому заданию.
Производство АБАТЭК
Z-образный ленточный конвейер
Z-образный конвейер комбинированного типа состоит из нижнего горизонтального, центрального наклонного и верхнего горизонтального участков.
Компактная ломаная трасса перемещает мелкие, сыпучие и штучно упакованные грузы между уровнями в условиях ограниченного пространства.
Собственное производствоИнженерный разбор
Ключевые сведения для выбора оборудования под вашу производственную задачуКонструкция, применение и подбор
01Практика и технология
Конструкция
Стандартная комплектация включает металлическую опорную раму, конвейерную ленту, приводной и натяжной барабаны, роликоопоры и мотор-редуктор.
Вместо гладкой может применяться рифлёная лента: она улучшает сцепление и уменьшает скольжение мелких и штучно упакованных грузов.
02Практика и технология
Когда применяют Z-образную трассу
- Когда нужно сократить занимаемую производственную площадь без уменьшения длины линии
- Для мелкой или сыпучей продукции
- Когда невозможно использовать другие виды транспортеров
- Для подъёма или опускания материала на большую высоту с низкими затратами на транспортировку
03Практика и технология
Лента и дополнительное оборудование
Тип ленты выбирается по грузу: применяются резинотканевые, полиуретановые и ПВХ-изделия.
- Блок регулировки скорости
- Загрузочный бункер
- Колёсные опоры для мобильного исполнения
04Практика и технология
Изготовление по техническому заданию
Габариты участков, угол наклона, высота подъёма, тип ленты, привод и дополнительные модули согласуются по чертежам или техническому заданию заказчика.
Модельный ряд
Z-образный ленточный конвейер

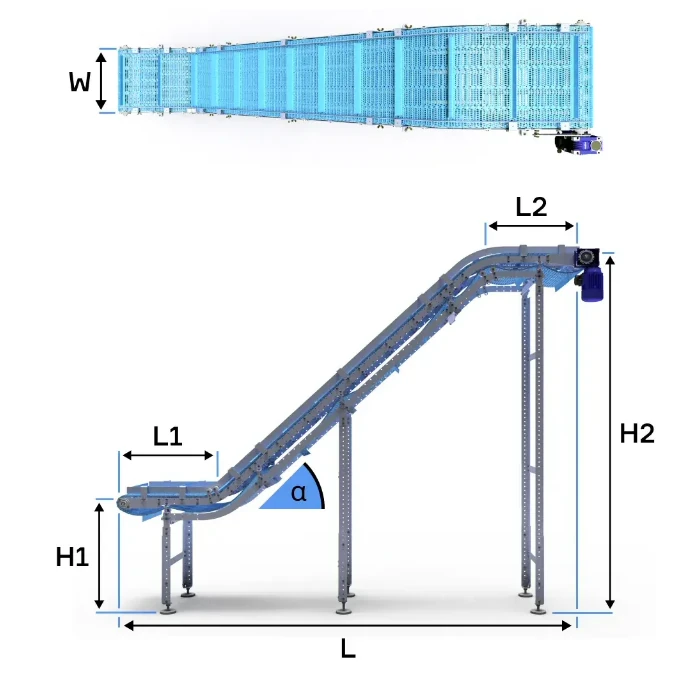

01Схема Z-образного конвейера
Горизонтальные начальный и конечный участки связывают точки загрузки и выгрузки, а наклонная трасса перемещает материал между разными высотами.
Производственный цикл АБАТЭК
От задачи до готового оборудования
Каждый этап фиксируем до запуска следующего: от исходных данных и чертежей до контроля готового оборудования и доставки.
- 01
Обсуждение задачи. Получаем техническое задание и уточняем параметры материала и трассы.
- 02
Технико-коммерческое предложение. Рассчитываем характеристики, комплектацию, стоимость и сроки.
- 03
Договор поставки. Фиксируем условия изготовления, оплаты и доставки.
- 04
Согласование чертежей. Предоставляем общий вид оборудования и вносим согласованные изменения.
- 05
Изготовление. Производим оборудование по утвержденной документации и контролируем качество.
- 06
Доставка. Организуем перевозку готового заказа до склада заказчика.
