Стальные горизонтальные резервуары РГС на заказ
Производство стальных горизонтальных резервуаров РГСН и РГСП объёмом 3–150 м³ по техническому заданию заказчика.
Производство АБАТЭК
Стальные горизонтальные резервуары для наземной и подземной установки
Металлические горизонтальные резервуары применяются в промышленности, сельском хозяйстве и других сферах. Они предназначены для приёма, хранения и выдачи воды и других жидкостей, неагрессивных к материалу ёмкости.
Для заявки или консультации напишите на zakaz@abatek.ru, позвоните по номеру 8 (800) 505-19-15 или заполните форму обратной связи.
Собственное производствоГоризонтальные стальные резервуары
Назначение резервуаров РГС
Резервуары РГС — широко используемые горизонтальные цилиндрические стальные ёмкости для хранения различных жидкостей. Выпускаются в объёмах от 3 до 100 м³ и более, поэтому подходящий вариант можно подобрать для разных производственных задач.
- Хранение технической и питьевой воды в котельных и пищевых производствах.
- Хранение запаса воды или пенного раствора для пожаротушения.
- Хранение молока, кваса, квасного сусла, спирта и других пищевых продуктов — в этом случае резервуар изготавливается из нержавеющей стали.
ГОСТ 17032-2010
Условия эксплуатации
Рабочая среда хранится под избыточным давлением 0,001–0,07 МПа. Плотность — не более 1300 кг/м³, температура — от −65 до +90 °C. По ГОСТ 12.1.007 среда может относиться к 1–4 классу опасности пожаро- и взрывоопасных веществ. Допускается хранение технической воды и неагрессивных веществ.
Резервуары для нефтепродуктов устанавливаются на территории с сейсмичностью не выше 7 баллов. Климатическое исполнение по ГОСТ 15150-69 — У1 и УХЛ1.
Конструкция
Устройство горизонтальных резервуаров РГС
АБАТЭК производит РГС объёмом 3, 5, 10, 25, 50, 75 и 100 м³. По требованию заказчика возможно изготовление других объёмов.

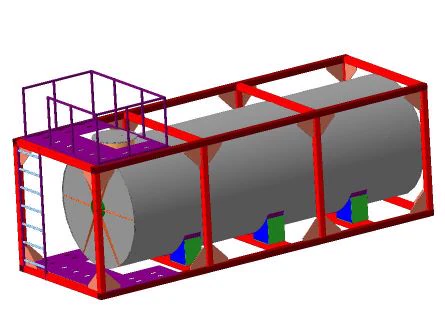

По расположению выделяют наземные РГСН и подземные РГСП. Возможна установка на уровне грунта, когда корпус находится под землёй, а патрубки, горловина и люки — выше него. Конструктивно резервуары бывают одностенными и двустенными, одно-, двух- и многокамерными для одновременного хранения разных жидкостей.
Для РГС до 8 м³ применяются плоские днища, для больших объёмов — конические. Для высокого давления используются эллиптические и сферические днища. При давлении ниже 0,04 МПа целесообразны мембранные днища для объёмов 3–10 м³ и диаметра до 2,8 м. Конические днища подходят для нефтепродуктов в РГС 25–75 м³ диаметром до 3,25 м при давлении до 0,05 МПа. Крупные резервуары с цилиндрическими днищами диаметром 3,25 м работают при давлении до 0,07 МПа.
Стандартная комплектация включает технологические люки и горловины. Дополнительно устанавливаются опоры и ложементы, сливо-заливные патрубки, площадки и лестницы, устройства подогрева, уровнемеры, сигнализация и другое навесное оборудование.
Защита металла
Антикоррозионная защита РГС
Корпус защищается многослойными полиуретановыми покрытиями: грунтом и эмалью с внешней и внутренней стороны. Для подземных резервуаров применяется защита весьма усиленного типа из-за воздействия грунтовых вод.
Установка
Монтаж резервуаров
Наземные РГС устанавливают на две и более металлические опоры, закреплённые к закладным деталям фундамента. Подземные РГСП размещают в котловане на утрамбованном грунте ниже уровня промерзания.
Обслуживание
Эксплуатация
Для осмотра, обслуживания и ремонта предусматриваются горловины. Ёмкости дополняются площадками, лестницами и ограждениями. У подземного резервуара горловина выводится над грунтом и защищается технологическим колодцем.
Сертифицированное производство
Изготовление горизонтальных резервуаров
АБАТЭК имеет сертификаты соответствия для производства наземных и подземных РГСН и РГСП.
- С245 (Ст3) — эксплуатация при температуре выше −40 °C;
- С345 (09Г2С) — эксплуатация при температуре ниже −40 °C;
- нержавеющая сталь.
Толщина металлопроката составляет от 4 до 10 мм.
Технология производства
Изготовление резервуаров РГС из обечаек

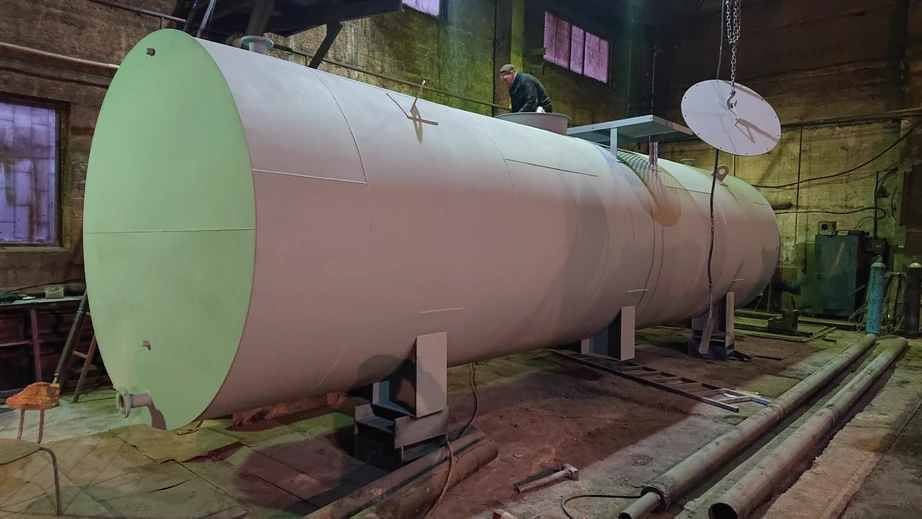

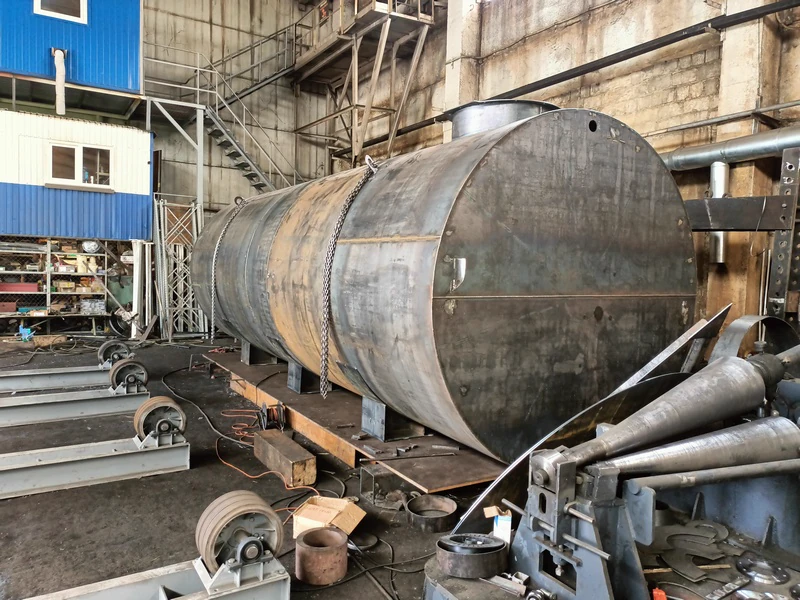

Основной способ производства РГС — сборка корпуса из поясов, или обечаек. Их количество рассчитывается по требуемому объёму. Каждая обечайка изготавливается из листовой или рулонной стали шириной до 2000 мм. В зависимости от диаметра корпуса она состоит из одного или нескольких вальцованных листов. Технические возможности предприятия позволяют гнуть лист толщиной до 25 мм.
Днища изготавливаются из штампованных лепестков или сварной заготовки. Обечайки свариваются на роликовом стенде, исключающем сдвиг; в зависимости от толщины стыки провариваются с двух сторон. Для точной сборки применяется центрирующее оборудование. Днище прихватывается к вертикально установленной обечайке сборочными рёбрами или временными прихватками.
Типовые модели
Характеристики одностенных резервуаров РГС
| Обозначение | Объём, м³ | Диаметр, мм | Длина, мм | Стенка, мм | Опоры, шт. | Масса, кг | Площадь наруж./внутр., м² |
|---|---|---|---|---|---|---|---|
| РГС 3 | 3 | 1400 | 2060 | 4 | 2 | 530 | 13 / 16 |
| РГС 5 | 5 | 1900 | 2000 | 4 | 2 | 700 | 19 / 23 |
| РГС 10 | 10 | 2068 | 3400 | 4 | 2 | 990 | 27 / 33 |
| РГС 15 | 15 | 2068 | 4900 | 4 | 2 | 1400 | 37 / 44 |
| РГС 20 | 20 | 2240 | 5100 | 4 | 3 | 1700 | 44 / 51 |
| РГС 25 | 25 | 2240 | 6800 | 4 | 3 | 2150 | 52 / 67 |
| РГС 30 | 30 | 2240 | 7800 | 4 | 3 | 2650 | 62 / 77 |
| РГС 40 | 40 | 2400 | 9600 | 4 | 4 | 3100 | 74 / 89 |
| РГС 50 | 50 | 2800 | 9600 | 4 | 4 | 3700 | 92 / 110 |
| РГС 60 | 60 | 2800 | 10600 | 4 | 5 | 4000 | 105 / 126 |
| РГС 75 | 75 | 3240 | 9600 | 4 | 5 | 4500 | 109 / 132 |
| РГС 100 | 100 | 3240 | 12600 | 4 | 6 | 5400 | 140 / 168 |
| РГС 100 усил. | 100 | 3240 | 12600 | 6 | 6 | 7900 | 140 / 168 |
| РГС 120 | 120 | 3400 | 13500 | 6 | 6 | 9200 | 180 / 197 |
| РГС 150 | 150 | 3500 | 15700 | 6 | 7 | 11300 | 224 / 255 |
Работа с заказом
От технического задания до доставки
Согласуем исходные данные, конструкцию и комплектацию резервуара до изготовления, затем организуем доставку на объект.
- 01
Обращение и обсуждение потребности. Позвоните нам или отправьте техническое задание на электронную почту. В кратчайшие сроки согласуем технические вопросы и приступим к расчёту стоимости оборудования.
- 02
Разработка технико-коммерческого предложения. Рассчитаем стоимость оборудования, сроки изготовления, технические характеристики и комплектацию, учтём доставку до вашего склада.
- 03
Заключение договора поставки. Согласуем условия поставки, сроки изготовления и оплаты. Для постоянных заказчиков предусмотрены скидки и возможность изготовления оборудования с отсрочкой платежа.
- 04

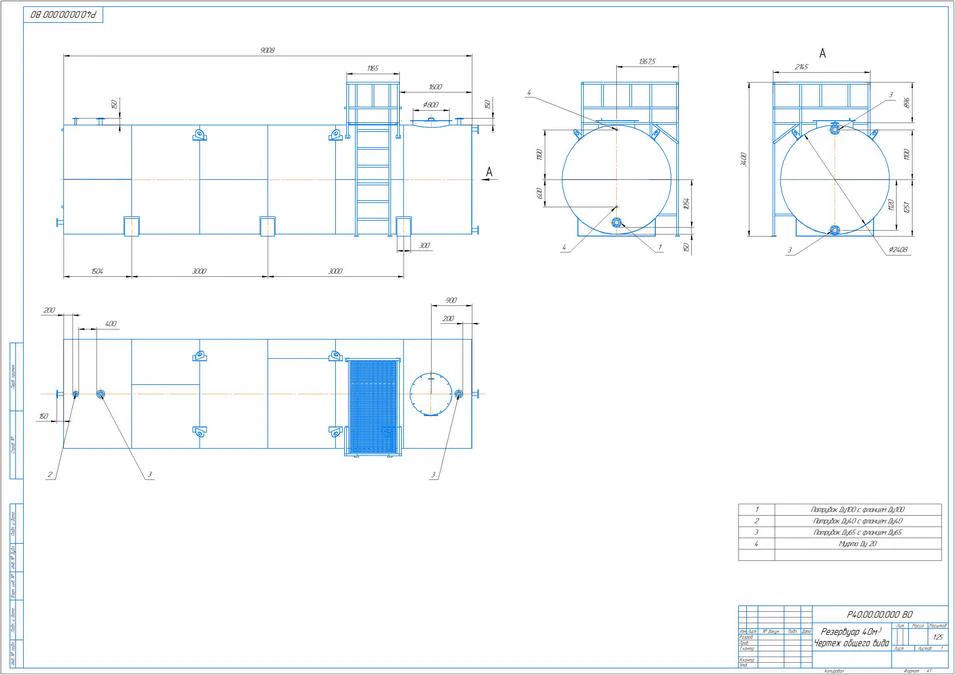

Согласование чертежей. Предоставим чертежи общего вида оборудования для согласования. Срок разработки зависит от объёма и сложности работ.
- 05
Изготовление оборудования. Изготовим оборудование по согласованному техническому заданию и чертежам. Сроки определяются объёмом продукции, загрузкой предприятия и сложностью работ и указываются в предложении.
- 06

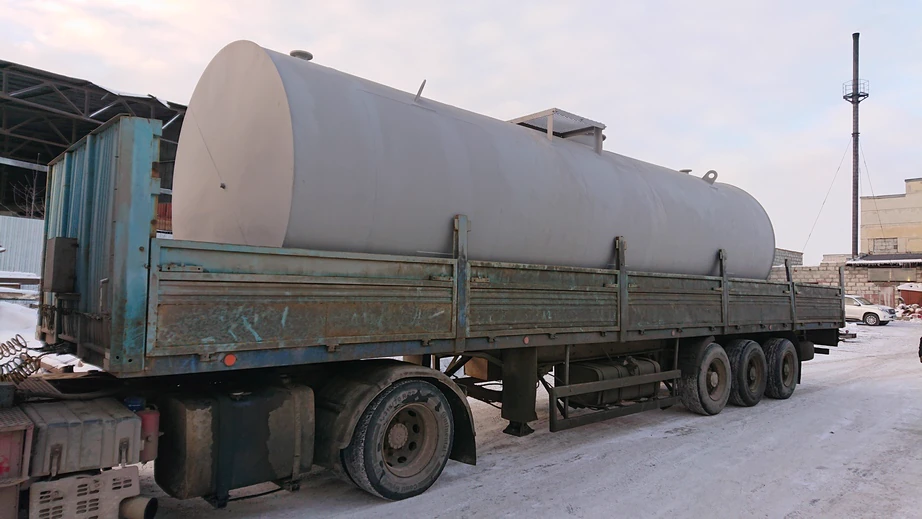

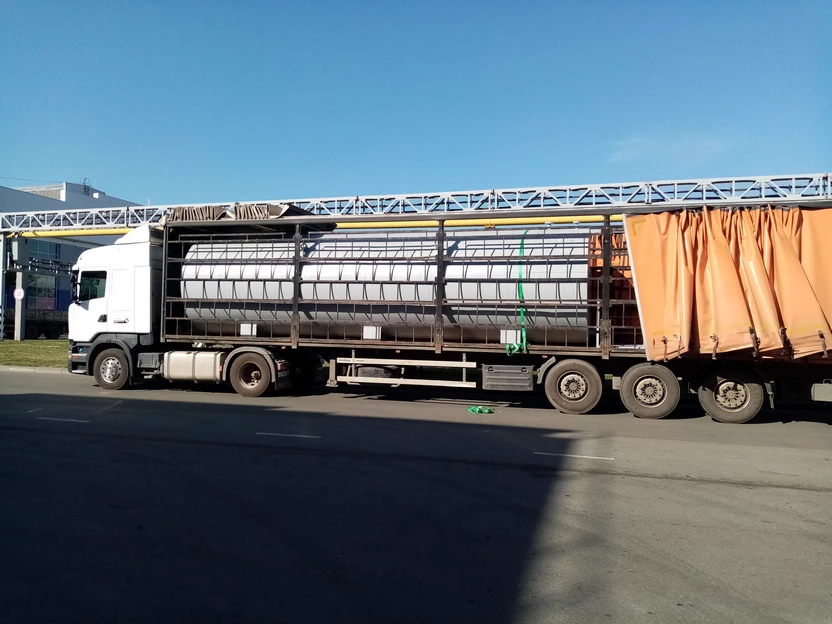

Доставка оборудования до вашего склада. Берём на себя организацию доставки оборудования. Срок зависит от региона расположения заказчика.
